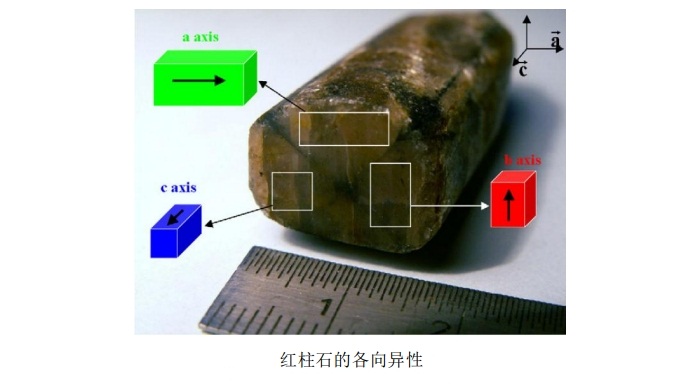

目前，在耐火澆注料中引入紅柱石改善性能的研究有很多，分為以下幾個方面：
1：高溫體積穩(wěn)定性。研究了紅柱石基高鋁澆注料，表明紅柱石在莫來石化的過程中，會產(chǎn)生一定的體積膨脹，可以抵消澆注料因高溫?zé)Y(jié)引起的收縮，從而使?jié)沧⒘暇哂辛己玫捏w積穩(wěn)定性。并且含紅柱石骨料的耐火材料在還原氣氛下的體積穩(wěn)定性，結(jié)果表明材料具有較低的膨脹率。
2：抗蠕變性。對比了紅柱石基耐火材料和鋁礬土基耐火材料，發(fā)現(xiàn)紅柱石基耐火材料具有更好的抗蠕變性。
3：力學(xué)性能。紅柱石對堇青石-鋰輝石復(fù)合材料力學(xué)強(qiáng)度和抗熱震性的影響，結(jié)果表明當(dāng)加入 5 %的紅柱石后，試樣的性能最好，引入紅柱石可以提高材料的機(jī)械強(qiáng)度。紅柱石對氧化鋁-莫來石-氧化鋯材料的影響，結(jié)果表明加入紅柱石提高了機(jī)械強(qiáng)度，最大加入量為5%，在1650℃時(shí)強(qiáng)度達(dá)到最大。
4：熱震穩(wěn)定性。添加紅柱石、Al2O3-ZrO2-SiO2、Al2O3-ZrO2對澆注料的彈性和力學(xué)性能的影響，結(jié)果表明添加紅柱石后，澆注料的強(qiáng)度會降低，彈性模量降低，但熱震穩(wěn)定性則會提高。紅柱石加入量對澆注料性能的影響，結(jié)果表明加入紅柱石可以提高試樣的熱震穩(wěn)定性，加入量20%時(shí)性能最好。
5：耐腐蝕性。鈉蒸氣對氧化鋁耐火材料的腐蝕性的影響結(jié)果表明在耐火材料中加入紅柱石后，紅柱石莫來石化對鈉蒸氣有很好的耐腐蝕性。
6：抗氧化性。紅柱石骨料對 Al2O3-SiC-C 澆注料抗氧化性的影響，結(jié)果表明與未引入紅柱石的澆注料相比，引入紅柱石可以提高Al2O3-SiC-C 澆注料的抗氧化性，且含有較小尺寸紅柱石骨料的澆注料的氧化性更好。
同時(shí)，紅柱石粒度對耐火材料性能改善也有大量研究，分為以下幾個方面：
1：高溫體積穩(wěn)定性。紅柱石的引入方式對鋁硅系澆注料的影響，結(jié)果表明紅柱石以細(xì)粉形式引入時(shí)，高溫下莫來石化程度更徹底，澆注料易保持良好的體積穩(wěn)定性。
2：抗蠕變性。在剛玉-莫來石材料中加入紅柱石細(xì)粉，結(jié)果表明紅柱石細(xì)粉加入15 %時(shí)，性能最好，引入紅柱石細(xì)粉使材料具有更好的抗蠕變性。
3：熱震穩(wěn)定性。紅柱石粒度對鋁硅碳化硅耐火材料性能的影響，結(jié)果表明隨著引入紅柱石粒度越大，材料的熱震穩(wěn)定性越好。紅柱石粒度對莫來石-剛玉材料抗熱震性的影響，結(jié)果表明隨著加入紅柱石粒度的增大，材料的抗熱震性提高。
4：抗渣性。紅柱石粒度對 Al2O3-SiC-C 性能的影響，結(jié)果 表明試樣在渣-樣界面都有侵蝕，紅柱石粒度對抗渣性的影響不明顯。
綜上所述，無論是在澆注料中引入紅柱石，還是改變紅柱石的粒度，都會對澆注料的熱態(tài)強(qiáng)度、荷重軟化溫度、熱震穩(wěn)定性、抗氧化性等性能的進(jìn)行改善。
