紅柱石具有優(yōu)良的化學(xué)穩(wěn)定性、體積穩(wěn)定性、抗渣性、抗高溫蠕變性、抗熱震性和高溫強(qiáng)度，因此作為一種優(yōu)質(zhì)耐火原料被廣泛應(yīng)用。目前，紅柱石耐火材料被有效地用于魚雷灌、感應(yīng)爐、鼓風(fēng)爐、鋼包、石灰窯、玻璃窯、水泥窯、熱處理窯、陽極焙燒爐、電爐頂、窯車及其他窯具。
鋼鐵冶煉的中間包永久襯通常使用硅鋁系澆注料根據(jù)中間包的使用條件，該澆注料應(yīng)具有良好的強(qiáng)度、提及穩(wěn)定性和抗熱震性。以紅柱石、高鋁礬土和焦寶石為主要原料研制了中間包永久襯用紅柱石基低水泥澆注料。

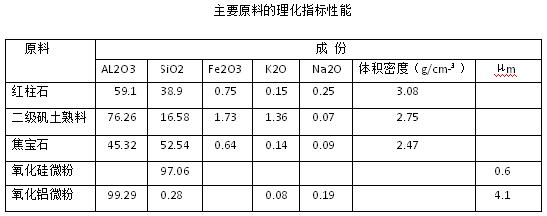

試驗原料用紅柱石、高鋁礬土熟料、焦寶石等主要原料的理化性能見表1，其中焦寶石為山西生產(chǎn)，二級礬土熟料為河南當(dāng)?shù)禺a(chǎn)品。

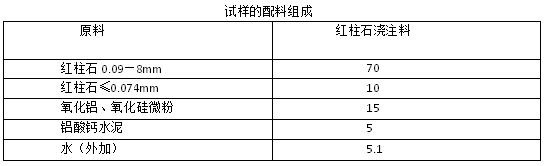

試樣按照表2配料，混煉均勻后，振動澆筑成40mmX40mmX160mm和230mmX114mmX65mm的試樣。澆注成型的試樣養(yǎng)護(hù)24h后脫模，干燥
性能檢測：取于110℃干燥24h的40mmX40mmX160mm試樣，分貝在1300和150℃處理3h后按YB/T 5203一1993 檢測試樣的線變化率：分別按YB/T 5200一1993，YB/T 5201一1993檢測110、1300和1500℃處理后試樣的顯氣孔率、體積密度、常溫耐壓強(qiáng)度和常溫抗折強(qiáng)度。
取于110℃干燥24h的40mmX40mmX160mm試樣，分別在1000℃和1300℃預(yù)處理5h，然后分別在相應(yīng)溫度下按GB/T 3002一2004 檢測其高溫抗折強(qiáng)度。
取于110℃干燥24h的230mmX114mmX65mm 試樣，在1300℃處理5h，制樣后在1300℃按GB/T 5073一2005進(jìn)行壓蠕變試驗，試驗時間為25h。
取于110℃干燥24h后的230mmX114mmX65mm 試樣，按YB/T376.1 采用急冷法進(jìn)行抗熱震性試驗，加熱溫度為1100℃。

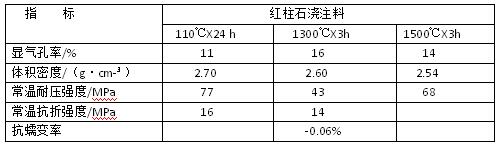

結(jié)果與討論：通過相關(guān)技術(shù)依據(jù)檢測出紅柱石澆注料的，相關(guān)指標(biāo)見下表。
結(jié)論通過對紅柱石澆注料的制樣并檢測得出紅柱石澆注料具有優(yōu)良的抗剝?nèi)渥冃�，表明其在高溫下具有�?yōu)良的抗變形能力，紅柱石澆注料的高溫抗折強(qiáng)度較高、抗熱震性能要高于普通使用的永久層澆注料，考慮到紅柱石市場價格較高，紅柱石與高鋁礬土和焦寶石配制的紅柱石-高鋁礬土澆注料、紅柱石—焦寶石澆注料均適合作為中間包永久襯使用。
