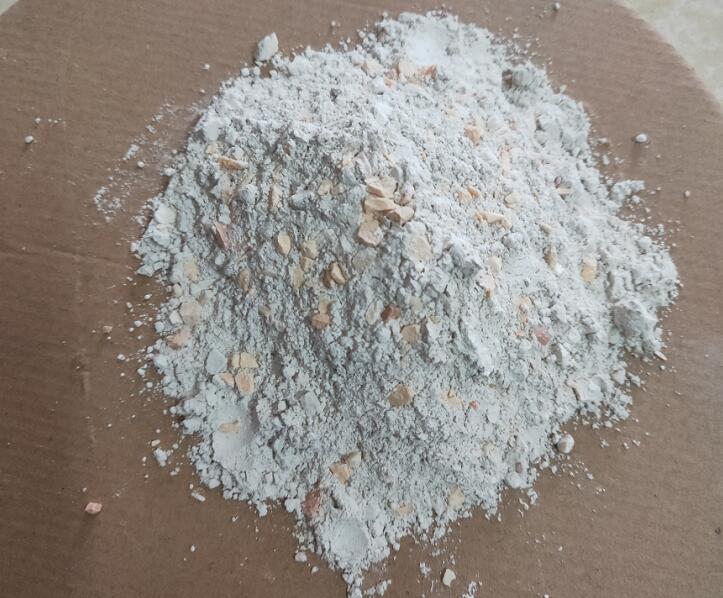

電熔AZS搗打料主要成分是電熔鋯剛玉顆粒，它是將電熔鋯剛玉原磚用顎式破碎機等專用設(shè)備粉碎后，按著一定顆粒級配配比而制得，主要是做電熔鋯剛玉池底鋪面轉(zhuǎn)（75~120mm）下的襯層（又稱密封層）和熔窯冷，熱維修用。
電熔AZS搗打料具有如下特點：
1. 800℃以下時，膨脹是按小于AZS電熔材料膨脹系數(shù)的系數(shù)有規(guī)則增大與負(fù)荷關(guān)系不大
2. 800℃~1200℃，玻璃相伸出一直增加到1200℃最多，產(chǎn)生如下效果：
（a）在這以溫度區(qū)域內(nèi)，電熔AZS系列搗打料具有良好的可塑造性
（b）電熔鋯剛玉磚（ZrO2≥32%級）鋪面磚與電熔AZS系列搗打料都含有約20%的玻璃相，二者之間可以很好地黏附在一起
3. 1200℃~1300℃，超過1200℃后，玻璃相開始轉(zhuǎn)變?yōu)槟獊硎�，可塑性減弱，材料開始陶瓷體變化，直至整個池底燒結(jié)成密封而不可分裂的整體。

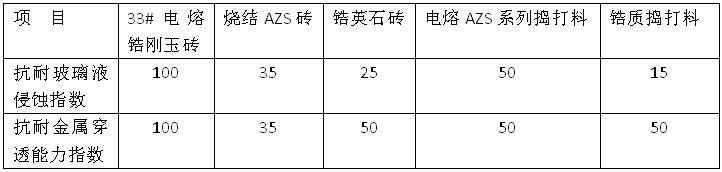

4. 具有良好的抗耐玻璃液侵蝕和抗耐金屬穿透能力（見下表）

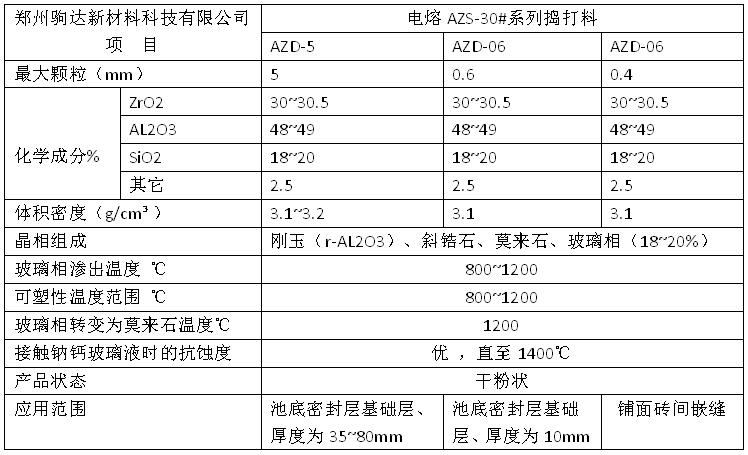

電熔AZS搗打料生產(chǎn)的關(guān)鍵是用原磚分所制得，內(nèi)含月205玻璃相。電熔AZS系列搗打料玻璃相的存在使其在超過800℃后變成應(yīng)變材料，在800~1300℃溫度范圍內(nèi)材料的可塑性和粘附性有利于接縫在某些微弱位移的情況下保持密封，并使其與其含同樣玻璃相的電熔鋯剛玉磚鋪面磚之間形成可靠的中間隔層。能有效地防止發(fā)泡玻璃液滲入鋪面磚和襯層之間，避免“向上鉆孔”侵蝕，使池底壽命得以延長。下表為電熔AZS系類搗打料理化指標(biāo)
