鎂質(zhì)耐火澆注料是以氧化鎂（MgO）為主要成分的可澆注耐火材料。按材質(zhì)可分為：鎂質(zhì)、鋁鎂質(zhì)、尖晶石質(zhì)、鎂鉻質(zhì)、鎂硅質(zhì)和鎂碳質(zhì)等鎂質(zhì)耐火澆注料。鎂質(zhì)（方鎂石）耐火澆注料由電熔鎂砂或燒結(jié)鎂砂骨料及細(xì)粉配制而成，采用高鎂水泥結(jié)合的鎂質(zhì)耐火澆注料具有純度高、燒后線(xiàn)變化率小、荷重軟化溫度高等優(yōu)點(diǎn)，但隨著熱處理溫度的升高，特別是在400~1200℃之間由于鎂砂水化生成的氫氧化鎂脫水而失去膠結(jié)作用，耐火骨料和粉料的結(jié)合很疏松、剝落現(xiàn)象。
水玻璃結(jié)合的鎂質(zhì)耐火澆注料具有強(qiáng)度高、抗堿性和鈉鹽熔融物侵蝕能力強(qiáng)等優(yōu)點(diǎn)。但由于使用水玻璃作結(jié)合劑而帶入大量的Na2O（或K2O）和SiO2，因而使鎂質(zhì)耐火澆注料的耐火性、荷重軟化溫度等大幅度降低，從而限制了水玻璃結(jié)合澆注料的最高使用溫度。

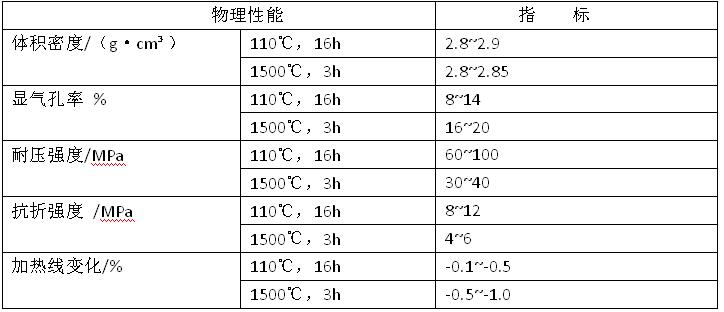

聚磷酸鹽結(jié)合的鎂質(zhì)耐火澆注料具有燒后強(qiáng)度高，強(qiáng)度隨熱處理溫度升高下降幅度小，荷重軟化溫度高，抗熱震性較好等優(yōu)點(diǎn)，但在高溫下（1400℃以上），由于P2O3大量揮發(fā)使鎂質(zhì)澆注料強(qiáng)度江都。一般情況下鎂質(zhì)澆注料采用聚磷酸鈉作結(jié)合劑的較多。常用的有三聚磷酸鈉、六偏磷酸納等。聚磷酸鹽的聚合程度和P2O3的含量對(duì)澆注料的強(qiáng)度影響較大。當(dāng)聚磷酸鹽的平均聚合度為24時(shí)澆注料強(qiáng)度最大：另外，為了提高鎂質(zhì)耐火澆注料的高溫強(qiáng)度，加入適量含鈣材料（如碳酸鈣等），以便在高溫下生成集合強(qiáng)度高、高溫下穩(wěn)定存在的Na2O·2CaO·P2O5相。但無(wú)論使用上述何種結(jié)合劑都很難克服鎂質(zhì)耐火澆注料易水化問(wèn)題，干燥過(guò)程中易產(chǎn)生裂紋。添加適量氧化硅超細(xì)粉可克服水化問(wèn)題。這類(lèi)鎂質(zhì)耐火澆注料的典型理化指標(biāo)見(jiàn)下表
