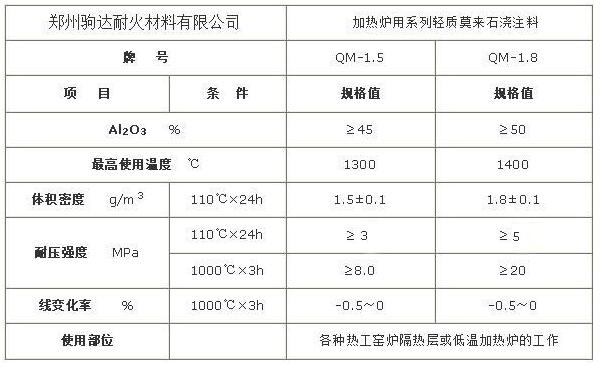

輕質(zhì)莫來石澆注料是一類應(yīng)用在加熱爐中的主體材料不但要求有良好的高溫性能，而且要求由較小的體積密度和導(dǎo)熱系數(shù)。輕質(zhì)莫來石澆注料就是具有優(yōu)良的高溫性能，又有比較好的保溫隔熱效果的耐火材料。由于它采用合成原料，以低水泥或微粉的形式結(jié)合，所以它可以直接應(yīng)用在與火焰接觸的高溫部位。
1：輕質(zhì)莫來石骨料的選擇
輕質(zhì)莫來石骨料作為澆注料的主要組成部分，對澆注料的性能指標(biāo)又這至關(guān)重要的影響，對它的選擇應(yīng)該認(rèn)真進(jìn)行。適當(dāng)提高骨料的臨界粒度有利于增強澆注料的耐壓強度，但如果臨界粒度過大，將會對材料的施工性能帶來不利的影響，通過實驗我們確定臨界粒度為12mm。顆粒與細(xì)粉之比應(yīng)控制在65%~70%，32%~40%比較合適。
2：水泥的選擇
因為這種澆注料使用在加熱爐的高溫部位，使用溫度約1350℃，所以應(yīng)該選擇性能優(yōu)異的純鋁酸鈣水泥，其AL2O3含量一般應(yīng)大于70%。如果水泥雜質(zhì)含量較高，在高溫下易與澆注料反應(yīng)產(chǎn)生低熔物，將會影響澆注料的高溫使用性能。其加入量一般控制在5%~10%為宜。加入量過大會降低澆注料的中溫強度，在高溫時將會對澆注料的高溫強度和耐剝落性能產(chǎn)生不利影響。
3：微粉的選擇
輕質(zhì)莫來石澆注料和致密澆注料相比，輕質(zhì)莫來石澆注料的流動性較低，特別是這種使用在高溫部位的澆注料由于使用條件的制約，一些細(xì)分的添加量和添加品種收到一定程度的限制。為了增強這種澆注料的流動性能，采用加入復(fù)合微粉的形式。通過對比試驗后認(rèn)為，只加入單一的氧化鋁粉或者硅微粉，很難使這種澆注料達(dá)到良好的流動性和使用性能，為此選擇兩種微粉復(fù)合加入。為了提高澆注料的施工性能和高溫強度指標(biāo)，我們增加了超細(xì)粉的加入量，綜合考慮超細(xì)粉總量控制在10%~18%比較合適。
4：藍(lán)晶石加入量的確定
由于輕質(zhì)澆注料骨料致密性能較差，如果配比控制不當(dāng)，易造成澆注料高溫線收縮增大，是澆注料在高溫使用時容易產(chǎn)生裂紋和剝落，嚴(yán)重影響澆注料的高溫使用性能，為此我們加入適量的藍(lán)晶石來控制澆注料的線變化，其加入量以4%~6%為宜。
