耐火澆注料是一種應(yīng)用廣泛的不定型耐火材料。現(xiàn)在工業(yè)窯爐爐襯大多使用耐火澆注料整體澆筑，不但降低了勞動(dòng)力，而且還降低了經(jīng)濟(jì)成本，尤其是在大型冶金爐使用澆注耐火材料更為普遍。
國(guó)內(nèi)外澆注料施工生產(chǎn)實(shí)踐表明，耐火澆注料具有高溫性能好、熱穩(wěn)定好、抗剝落、耐渣蝕、整體性強(qiáng)、保溫性能好及使用壽命長(zhǎng)、造價(jià)低等特點(diǎn)，因而已成為工業(yè)爐窯一代新的耐火材料。
澆注料按骨料、粉料材質(zhì)不同，可分較多種類，如硅酸鋁質(zhì)、剛玉質(zhì)、鎂質(zhì)、鋯質(zhì)及碳化硅質(zhì)等，其中以硅酸鋁質(zhì)和剛玉質(zhì)澆注料用量較普遍。按所用結(jié)合劑的品種不同又可分為鋁酸鹽澆注料、水玻璃澆注料、磷酸鹽澆注料等。
當(dāng)前耐火澆注料廠家都在根據(jù)不同的窯爐配套使用不同的耐火澆注料，同時(shí)也擴(kuò)大耐火澆注料在使用上的無(wú)縫澆注的優(yōu)越性。
近年來(lái)加熱爐普遍采用的澆注料爐襯是整體性好、節(jié)能型無(wú)縫爐襯。爐襯現(xiàn)場(chǎng)搗制質(zhì)量的好壞固然很重要，但爐襯的烘烤卻直接關(guān)系到澆注料應(yīng)用的成敗。澆注料爐襯含有大量的游離水，而烘烤的目的就是要排除爐襯中所含的游離水（物理水）和結(jié)晶水（化學(xué)水），這也是加熱爐高產(chǎn)長(zhǎng)壽，優(yōu)質(zhì)低耗、節(jié)能環(huán)保的關(guān)鍵環(huán)節(jié)。如果烘烤不當(dāng)，升溫速度過(guò)快就會(huì)引起爐襯裂紋、剝落或爆炸倒塌。
發(fā)生爆炸的主要原因是由于生產(chǎn)廠家繼續(xù)用爐生產(chǎn)，沒(méi)有保證有足夠的養(yǎng)護(hù)烘烤時(shí)間，澆注料中的水分不能充分排除，使水在爐襯中急聚汽化，使?fàn)t襯炸裂，以至造成不應(yīng)有的重大經(jīng)濟(jì)損失。
國(guó)家《工業(yè)爐砌筑工程施工及驗(yàn)收規(guī)范》規(guī)定：工業(yè)爐在烘爐前，應(yīng)根據(jù)爐子結(jié)構(gòu)和用途，耐火材料的性能和建筑季節(jié)制訂烘爐曲線和操作規(guī)程，其主要內(nèi)容有：烘爐期限、升溫速度、恒溫時(shí)間、最高溫度、烘爐措施和操作規(guī)程等。烘爐后需要降溫的爐子，在曲線中應(yīng)注明降溫速度。

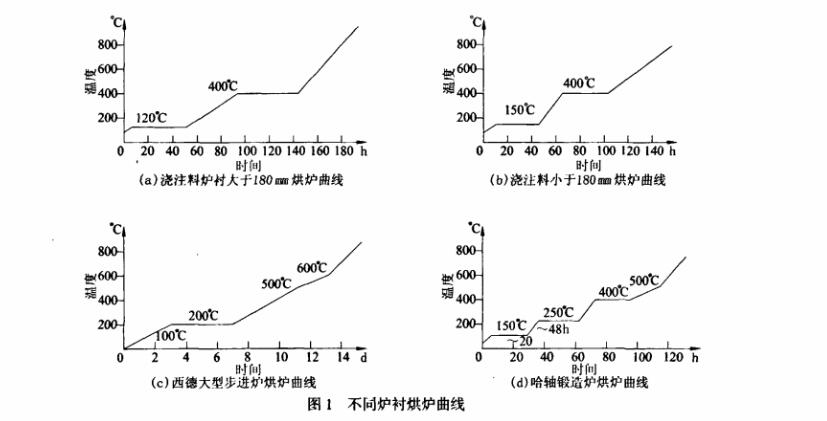

綜上所述，要避免爐襯彭烈及爆炸現(xiàn)象，就必須根據(jù)爐襯結(jié)構(gòu)特點(diǎn)和耐火材料的性質(zhì)、爐襯厚度、施工部位、成型工藝和烘爐方式制定科學(xué)的烘爐曲線，見(jiàn)下圖1.當(dāng)爐襯結(jié)構(gòu)既采用耐火磚又有澆注料做內(nèi)襯時(shí)，要根據(jù)材質(zhì)的特點(diǎn)、時(shí)間與溫度關(guān)系制定烘爐曲線，同時(shí)也應(yīng)考慮澆注料水分的含量多少、施工季節(jié)、常溫強(qiáng)度、脫模后的自然養(yǎng)護(hù)時(shí)間等具體情況。烘爐時(shí)要嚴(yán)格執(zhí)行烘爐曲線，確保爐襯中的水份順利排出，同時(shí)使?fàn)t襯經(jīng)過(guò)高溫完成澆注料體的燒結(jié)。通過(guò)烘爐燒結(jié)使低強(qiáng)度的爐襯燒結(jié)完成一個(gè)具有理化性能高、堅(jiān)實(shí)致密、無(wú)縫的整體爐襯，達(dá)到經(jīng)久耐用、高溫長(zhǎng)壽的目的。
從圖1中可以看出，100~200℃之間要給充分時(shí)間使?fàn)t襯水份蒸發(fā)，小爐2~3天，大爐需6~7天。如果條件允許且爐子又不等急用，這個(gè)溫度段恒溫時(shí)間長(zhǎng)些有利無(wú)害。400~700℃溫度區(qū)間可將爐襯心部水分向外擴(kuò)散，恒溫時(shí)間不能少于一天。此外還必須加強(qiáng)烘爐過(guò)程中升溫速度（一般10~15℃/h）和恒溫時(shí)間的檢測(cè)工作。溫度的測(cè)定應(yīng)以加熱段熱電偶指示溫度為準(zhǔn)，但在600℃以前，預(yù)熱段電偶指示溫度也應(yīng)與加熱曲線保持一致，以保證爐體各部位的烘爐質(zhì)量。熱電偶的安放位置十分重要，烘爐前必須嚴(yán)格檢查，電偶端部必須與爐墻（內(nèi)表面）平齊，或縮進(jìn)2~5mm以反映其爐墻的真實(shí)溫度，決不能用輻射高溫計(jì)在爐門處測(cè)溫，因它很難反映爐襯的真實(shí)溫度。
只有嚴(yán)格執(zhí)行科學(xué)合理的烘爐曲線，充分保證烘爐時(shí)間，就可避免澆注料爐襯開(kāi)裂、剝落、爆炸現(xiàn)象，只有這樣才能使?fàn)t窯延長(zhǎng)使用周期，減少不必要的維修。
