高鋁磚國家標準目前現行為GB/T 2988-2012 《高鋁磚》，自2013年5月13日開始實施。
本標準按照GB/T 1.1-2009給出的規則起草。
本標準代替GB/T 2988—2004《高鋁磚》,與GB/T 2988—2004相比，主要技術變化如下：
——對YB/T 5015—1993《髙爐用高鋁磚》、YB/T 5016—2000《熱風爐用高鋁磚》、YB/T 5017—2000《煉鋼電爐頂用高鋁磚》、YB/T 5020—2002《盛鋼桶用高鋁磚》和YB/T 2988—2004《高鋁磚》標準進行統一整合修訂；
——增加了低蠕變格子磚系列指標；
——高鋁磚牌號統一為L(zhǎng)Z；
——增加了LZ-70、LZ-75G、LZ-65G、LZ-55G牌號；
一一修改了顯氣孔率、加熱永久線變化、荷重軟化溫度、常溫耐壓強度等指標；
一一增加了格子磚的尺寸允許偏差及外觀要求；
一一修訂了部分尺寸及外觀要求；
一一界定了產品理化質量特性指標的統計學意義，引人了合格質量批均值和標準偏差。
本標準所代替標準的歷次版本發布情況：
一一GB/T 2988—1982、GB/T 2988—1987、GB/T 2988—2004。

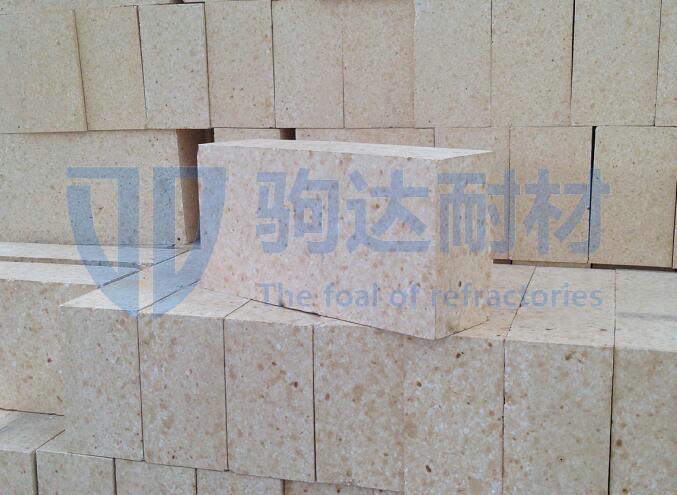

高 鋁 磚
1 范圍
本標準規定了高鋁磚的分類、形狀尺寸、技術要求、試驗方法、質量評定程序、包裝、標志、運輸、儲存 及質量證明書。
本標準適用于商溫窯爐用普通高鋁磚和低竊變高鋁磚。
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文 件。凡是不注日期的引用文件,其最新版本(包括所有的修改單〉適用于本文件。
GB/T 2992.1 耐火磚形狀尺寸 第1部分 通用磚
GB/T 2997 致密定形耐火制品 體積密度、顯氣孔率和真氣孔率試驗方法
GB/T 5072 耐火材料 常溫耐壓強度試驗方法
GB/T 5073 耐火材料 壓蠕變?cè)囼?yàn)方法
GB/T 5988 耐火材料 加熱永久線變化試驗方法
GB/T 6900 鋁硅系耐火材料化學分析方法
GB/T 7321 定形耐火制品試樣制備方法
GB/T 10325 定形耐火制品驗收抽樣檢驗規則
GB/T 10326 定形耐火制品尺寸、外觀及斷面的檢查方法
GB/T 16546 定形耐火制品包裝、標志、運輸和儲存
GB/T 20511 耐火制品分型規則
YB/T 370 耐火制品荷重軟化溫度試驗方法(非示差-升溫法）
YB/T 376.1 耐火制品抗熱震性試驗方法(水急冷法）
YB/T 2217 電爐用球頂磚形狀尺寸
YB/T 4198 鋼包用耐火磚形狀尺寸
YB/T 5012 高爐及熱風爐用耐火磚形狀尺寸
YB/T 5018 煉鋼電爐頂用磚形狀尺寸
3 術語和定義
GB/T 10325界定的以及下列術語和定義適用于本文件。
3.1
普通高鋁磚
是指以煅燒礬土為主要原料燒成的普通高鋁制品。
3.2
低蠕變高鋁磚
是蠕變率較低的燒成高鋁制品。
4 分類及形狀尺寸
4.1 高鋁磚分為普通高鋁磚和低蠕變高鋁磚兩大類。
4.2 普通高鋁磚按理化指標分為：LZ-48、LZ-55、LZ-65、LZ-70、LZ-75、LZ-80、LZ-55G、LZ-65G、LZ-75G九個牌號。牌號中L、Z為鋁、磚的漢語拼音首字母，數字為氧化鋁質量分?jǐn)?shù)，其后的G代表高爐用耐火磚。
4.3 低蠕變高鋁磚按理化指標分為：DRL-155、DRL-150、DRL-145、DRL-140、DRL-135、DRL-130、DRL-127七個牌號。牌號中D、R、L為低、蠕、鋁的漢語拼音首字母,數字為蠕變率試驗溫度的1/10。
4.4 耐火磚的形狀尺寸應符合GB/T 2992.1、GB/T 20511、YB/T 2217、YB/T 4198、YB/T 5012 和YB/T 5018 的規定，亦可按箝方提供的圖紙進行生產。
5 技術要求
5.1 普通高鋁磚的理化指標應符合表1的規定。
| 項目 | 指標 | ||||||||||
| LZ-80 | LZ-75 | LZ-70 | LZ-65 | LZ-55 | LZ-48 | LZ-75G | LZ-65G | LZ-55G | |||
| ω(Al2O3)/% | μ0≥ | 80 | 75 | 70 | 65 | 55 | 48 | 75 | 65 | 55 | |
| σ | 1.5 | ||||||||||
| 顯氣孔率/% | μ0≤ | 21(23) | 24(26) | 24(26) | 24(26) | 22(24) | 22(24) | 19 | 19 | 19 | |
| σ | 1.5 | ||||||||||
| 常溫耐壓強度/MPa | μ0≥ | 70(60) | 60(50) | 55(45) | 50(40) | 45(40) | 40(35) | 65 | 60 | 50 | |
| Xmin | 60(50) | 50(40) | 45(35) | 40(30) | 35(30) | 30(35) | 55 | 50 | 40 | ||
| σ | 15 | ||||||||||
| 0.2MPa荷重軟化開始溫度/℃ | μ0≥ | 1530 | 1520 | 1510 | 1500 | 1450 | 1420 | 1520 | 1500 | 1470 | |
| σ | 13 | ||||||||||
| 加熱永久線變化/% | Xmin | 1500℃×2h | 1450℃×2h | 1500℃×2h | 1450℃×2h | ||||||
| Xmax | -0.4~0.2 | -0.4~0.1 | -0.2~0.1 | -0.2~0 | |||||||
| 注1：括號內數值為格子磚和超特異型磚的指標。 注2：熱震穩定性可根據用戶需求進行檢測。 | |||||||||||
| *耐壓強度所測單值均應大于Xmin規定值。 | |||||||||||
5.2 低蠕變髙鋁磚的理化指標應符合表2的規定
| 項目 | 指標 | |||||||
| DRL-155 | DRL-150 | DRL-145 | DRL-140 | DRL-135 | DRL-130 | DRL-127 | ||
| ω(Al2O3)/% | μ0≥ | 75 | 75 | 65 | 65 | 65 | 60 | 65 |
| σ | 1.5 | |||||||
| 顯氣孔率/% | μ0≤ | 20 | 21 | 21(23) | 22(24) | 22(24) | 22(24) | 23(25) |
| σ | 1.5 | |||||||
| 體積密度(g/cm3) | 2.60~2.85 | 2.60~2.85 | 2.50~2.70 | 2.40~2.60 | 2.35~2.55 | 2.30~2.50 | 2.30~2.50 | |
| 常溫耐壓強度/MPa | μ0≥ | 60 | 60 | 60(50) | 55(45) | 55(45) | 55(45) | 50(40) |
| Xmin | 50 | 50 | 50(40) | 45(35) | 45(35) | 45(35) | 40(30) | |
| σ | 15 | |||||||
| 0.2MPa蠕變率/% 50h | μ0≤ | 1550℃ 0.8 | 1500℃ 0.8 | 1450℃ 0.8 | 1400℃ 0.8 | 1350℃ 0.8 | 1300℃ 0.8 | 1270℃ 0.8 |
| σ | 0.1 | |||||||
| 加熱永久線變化/% | Xmin | 1500℃×2h | 1450℃×2h | 1450℃×2h | ||||
| Xmax | -0.2~0.2 | -0.2~0.2 | -0.3~0.2 | |||||
| 注1：括號內為格子磚的指標。 注2：抗熱震性可根據用戶需求進行檢測。 | ||||||||
| *體積密度為設計用磚量的參考指標。 *耐壓強度所測單值均應大于Xmin規定值。 | ||||||||
5.3 耐火磚的尺寸允許偏差及外觀應符合表3的規定
| 項目 | 指標 | |||||||||||
| 高爐用高鋁磚 | 其他磚 | 格子磚 | ||||||||||
| 尺寸允許偏差 | 長度 | 爐底磚 | ±2 | 尺寸≤150 | ±2 | 長度(寬度) | +1 | |||||
| 其他磚 | ±1.5% | 尺寸151~345 | ±3 | -3 | ||||||||
| 寬度 | ±2 | 高度(厚度) | ±3 | |||||||||
| 厚度 | ±2 | 尺寸＞345 | ±4 | 同一面上相鄰孔的間距 | ±1 | |||||||
| 扭曲 | 爐底磚 | ≤ | 1.0 | 長度≤345 | ≤ | 1.0 | - | |||||
| 其他磚 | 1.5 | 長度＞345 | 1.5 | |||||||||
| 缺覺長度(a+b+c) | ≤ | 40 | ||||||||||
| 缺棱長度(e+f+g) | 60 | 40 | ||||||||||
| 溶洞 直徑 | 工作面 | 6 | ||||||||||
| 非工作面 | 8 | |||||||||||
| 裂紋長度 | 寬度≤0.1 | ≤ | 不限制 | |||||||||
| 寬度0.1~0.25 | 不限制(70) | |||||||||||
| 寬度0.26~0.5 | 15 | 40 | 30 | |||||||||
| 寬度＞0.5 | 不準有 | |||||||||||
| 厚度相對變差 | 1 | |||||||||||
|
注1:根據用戶需求可對磚的一個主要尺寸進行分檔，格子磚按高度(厚度)尺寸進行分檔。 注2：格子磚長度(寬度)≥250mm及高度(厚度)≥150mm時，尺寸允許偏差需供需雙方協商。 對于格子磚，只要10塊磚上下相疊加即成為堅固柱子時，即使有凸起、撓曲、斜度等均為允許。 注3：缺角缺棱長度，同一塊磚工作面上出現2處及以上缺陷時，單處缺陷按表中指標的0.7倍計算。 | ||||||||||||
| *括號內裂紋的判定僅限于焦?fàn)t炭化室爐頭及燃燒室爐頭用高鋁磚。 | ||||||||||||
6 試驗方法
6.1 耐火磚的檢驗制樣按GB/T 7321進行。
6.2 化學成分的測定按GB/T 6900進行。
6.3 體積密度、顯氣孔率的檢驗按GB/T 2997進行。
6.4 常溫耐壓強度的檢驗按GB/T 5072進行。
6.5 荷重軟化開始溫度的檢驗按GB/T 370進行。
6.6 加熱永久線變化的檢驗按GB/T 5988進行。
6.7 蠕變率的檢驗按GB/T 5073進行。
6.8 抗熱震性的檢驗按GB/T 376.1進行。
6.9 耐火磚的尺寸、外觀的檢驗按GB/T 10326進行。
7 質量評定程序
7.1 組批
產品按同一牌號編批，每批不大于500t。
7.2 抽樣及合格判定規則
抽樣、驗收按GB/T 10325進行。理化質量特性的驗收抽樣檢驗，普通高鋁磚：顯氣孔率、耐壓強度、荷重軟化溫度為驗收項目；低蠕變高鋁磚：顯氣孔率、耐壓強度、螭變率為驗收項目。當加熱永久線變化作為驗收指標時，其判定形式為：?jiǎn)沃翟谧畲笾导白钚≈捣秶鷥?nèi)，判為合格，否則為不合格。
8 包裝、標志、運輸、儲存及質量證明書
8.1 耐火磚用托盤或根據用戶要求進行包裝。
8.2 耐火磚的包裝、標志、運輸、儲存按GB/T 16546規定進行，
8.3 耐火磚發出時應附有供方質量部門簽發的質量證明書，載明供方名稱或廠標、需方名稱、發貨日期、合同號、標準編號、產品名稱、牌號、磚號、批號及相應的理化檢驗結果。
