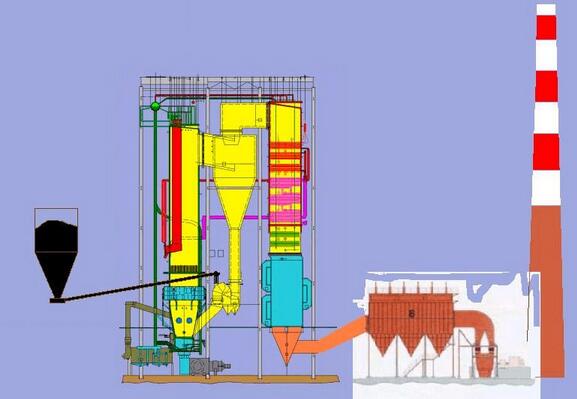

今天我們講述 單鍋筒、自然循環、Ⅱ型布置方式、燃燒方式為循環流化燃燒的循環流化床鍋爐對于耐磨耐火澆注料的選用和施工要素。簡稱為CFB鍋爐，爐膛為膜式水冷壁結構，在爐膛出口與尾部豎井煙道之間布置兩個高溫水冷式旋風分離器。在尾部煙道內設有高、低溫兩級過熱器、在兩級過熱器之間設有噴水減溫器。尾部豎井內依次設有三級省煤器和一、二次風空氣預熱器。該鍋爐采用循環流化燃燒新技術。具體結構是由：布風室、燃燒室、旋風分離器、返料器、過熱器室、尾部煙道等組成。
一：耐磨耐火材料的選用
循環流化床鍋爐內襯時防止鍋爐受熱面金屬以及鍋爐流通部分金屬結構被高溫?zé)龘p及磨損的重要設施，如果由于選購材料不當或施工過程中沒有進行很好地質量控制，很容易造成澆注料在運行中大面積塌落乃至受熱面管子磨損嚴重。
① 耐磨耐火材料廠家的選擇由于市場上制造耐磨耐火材料的廠家較多，質量參差不齊，選用廠家時一定注意，最好是將材料、施工和售后服務一起承包給一家有信譽、有資質的廠家，確保循環流化床鍋爐內涔達到設計目的。
② 耐火材料的檢驗、試塊和存放耐磨耐火材料進廠后及時做好二次復檢工作，試塊經專業檢驗機構檢驗各項理化指標性能指標均符合要求后方可用于施工。耐火材料按要求存放于防潮、防雨的地方，以防止材料的變質，降低、甚至喪失其使用性能。
二：各部位耐磨耐火材料的施工要素
布置耐火材料內的耐熱鋼筋，抓釘應按要求進行安裝焊接牢靠并要進行光譜檢驗合格后方可澆注耐火材料。
1. 爐底水冷布風板施工
布風板耐火材料采用：HF-135高強耐磨澆注料澆注，水冷布風板有膜式壁和風帽構成，耐磨澆注料澆筑前，須將風帽取下，將管口封堵，防止?jié)沧⒘线M(jìn)入風管。為保證運行中非金屬材料和進風管能自由膨脹，再施工耐磨耐火材料前將布風板上所有進風管的外表面與澆注料接觸部分刷3mm厚的瀝青漆。布風板澆注料澆筑時要保證設計尺寸。在布風板表面的前后水冷壁有一斜坡臺階，有耐磨材料應在爐壁上部耐火材料安裝完后再進行安裝，并在澆注前用壓縮空氣清理布風板。施工時，以某側墻為起點，向帶有入孔的另一側墻順序澆注施工。每一次澆注一個寬約300~500nun的狹條，并用振動棒搗實。施工過程中，施工人員不可直接踩在空氣噴嘴上，在沒有施工的部位鋪上一條木板，供操作人員站踩和行走。
2. 鍋爐風室耐火混凝土的施工
風室內耐火材料采用：HF-135高強耐磨澆注料澆注，澆注厚度為60mm。布風板向下面，采用在地面澆注、過72h養護期，就可交付安裝就位。在澆注前將布風管孔先作保護處理后再作澆注，確保布風孔不為料物澆注堵塞。首先在膜壁式水冷壁預先焊好的抓釘上涂2mm瀝青漆，然后按圖紙?jiān)O(shè)計技術要求，預制好模板，澆注HF-135高強耐磨澆注料。用機械攪拌，手工搗密壓實。布風室內隔墻按圖紙?jiān)O(shè)計要求采用磷酸鹽高鋁質耐磨異形磚，用NJ-3泥漿砌筑后，用φ6耐熱鋼筋捆扎組合固定工藝施工，防止倒塌。
3. 燃燒室耐火混凝土的施工
燃燒室耐火材料采用HF-135高強耐磨澆注料，澆筑厚度為60mm每噸澆注料中應加入1~2%的耐熱鋼纖維，以提高HF-135高強耐磨澆注料的整體強度。鍋爐運行時，循環流化床鍋爐爐膛內部氣固兩相流動，工況極為復雜。在爐膛下部區域，物料濃度很高，大量的回混物料嚴重的沖刷著四周壁面，為防止該區域受熱面的磨損，在四周水冷壁范圍內都預焊了銷釘，以固定耐磨澆注料。在下爐膛四周水冷壁區域，有許多開孔，包括：出渣口及回灰口、回料口、啟動燃燒器開口、二次風口、測溫測壓口及入孔，對于所有穿管結構，除測溫管及啟動燃燒器處澆注孔與該管外徑相同外，其余穿管處澆注孔徑應與該管處的內徑相同，且上述所有穿管與澆注孔同軸。施工前，對爐膛底部所有部位進行一次全面的清洗，可用壓縮空氣進行一次吹掃，尤其是墻箱底部堆積的雜物。
此外，在回料閥口、啟動燃燒器四周圍處的膜式壁扁鋼上或密封盒上還應焊一些Y型抓釘，以固定這些開口周圍區域的耐磨澆注料，這些抓釘也應在施工前涂瀝青。
4. 尾部護板耐火混凝土澆注料的施工
尾部護板設計澆注料厚度為200mm，第一層礬土水泥耐火混凝土：100mm厚。第二層輕質澆注料；100mm厚。為了確保施工質量，尾部護板在地面澆注。護板吊置于鍋爐組合現場放平后、焊接抓釘涂2mm瀝青漆，按尺寸支撐木模，模板支好要求牢固，機械振搗時防止跑漿，留好入孔門位置。先澆注100mm厚的輕質澆注料，要求機械攪拌均勻，人工搗實，待強度達到后方可以拆模進行下一道工序。支好模板，模板四角必須固定牢固，開始澆注礬土水泥耐火混凝土，采用機械攪拌，要求攪拌均勻，振搗密實，嚴禁有蜂窩出現，澆注時留好膨脹縫，縱向間隔1100mm留三條膨脹縫。橫向間隔1400mm留3條，澆注后過72h養護期后拆模交于安裝吊裝。
5. 爐膛后水冷壁上部出煙口耐火澆注料施工
高溫?zé)煔鈹y帶者床料粒子從爐膛進入旋風分離器時，在流經出煙口處，氣固兩相流動速度急劇增大，出煙口及其相鄰的后水冷壁部分區域受到粒子的沖刷磨損，因此在出煙口和周邊爐膛區域分別預焊了短的圓銷釘，并澆注耐磨耐火澆注料。此處可進行里面手工搗打施工。
6. 旋風分離器入口段頂棚及筒體頂棚澆注料施工
旋風分離器入口段頂棚及筒體頂棚施工方法：按照圖紙規定的耐磨材料的厚度，支好模板，頂部要裝吊掛磚的要裝吊掛磚，并檢查、調整吊掛磚的長度，與模板保持2~5mm的間隙。旋風分離器筒體頂棚的施工分成兩種類型的若干部位分別進行：中心筒周圍350~450mm的區域，和圓環部分平均分成的6個扇形區域。兩區域之間應用陶纖維紙留3mm膨脹縫。施工時，首先澆注中心筒周圍的耐磨耐火材料，澆注時采取從側向向里澆注的方式。其他圓環部分施工時，應分開進行，每相鄰部位應用陶纖維紙留3mm膨脹縫。頂部施工順序是先施工耐磨澆注料再施工保溫澆注料。分片支模進行施工，支模高度為耐磨層厚度。每模先施工耐磨澆注料，施工時要振動密實。待耐磨澆注料凝固后（至少需要12h），再施工保溫澆注料，保溫澆注料采用搗打法施工注意搗打密實。
7. 旋風筒返料器耐火混凝土的施工
返料器設計厚度為360mm（膨脹節與燃燒室接口處）第一層HF-135高強耐磨澆注料：115mm厚，第二層輕質保溫澆注料：254mm厚。先在護板內支模φ680mm的柱體后，涂刷脫模油，澆注輕質保溫混凝土，過6—8h后拆模，再支模φ450mm的柱體后，涂刷脫模油，澆注HF-135高強耐磨澆注料。澆注料體到上口時放入膨脹節順灰管。返料器、膨脹節以上至回料腿，爐墻砌筑保溫，采用三層磚砌筑。第一層為磷酸鋁高鋁質耐磨磚異型磚：115mm，第二層為微珠保溫磚：130mm 厚，第三層為珍珠巖保溫磚：115mm。
砌筑時嚴格控制灰縫，保證φ450mm圓度，自下面向上施工。各型號磷酸鋁高鋁質耐磨磚砌筑時應注意先后次序，陰角，轉向處按圖紙留好膨脹縫。
8. 旋風筒回料腿爐墻的施工
回料腿材料采用保溫磚和HF-135高強耐磨澆注料組成，厚度360mm。第一層為HF-135高強耐磨澆注料 115mm厚，第二層為微珠保溫異型磚130mm厚，第三層為珍珠巖保溫異型磚115mm厚。在砌筑保溫前在料腿水冷套均涂2mm瀝青漆，施工時必須同安裝交叉作業�；亓贤缺馗�4870mm，可分為4段進行。第一段安裝焊接后，砌筑珍珠巖保溫形磚，在砌筑微珠保溫異形磚，中間支好模板，φ450mm柱體，涂好脫模油。澆筑HF-135高強耐磨澆注料，再協同安裝焊好第二段，方法同上。在第二段澆注時放置15mm膨脹縫1條。同時澆注好防爆孔，砌筑到標高15800mm進行錐體保溫，在標高15800mm外留放15mm膨脹縫1條，在標高20500mm處留放15mm膨脹縫1條，錐體總高4700mm，保溫厚度360mm。第一層為HF-135高強耐磨澆注料115mm厚，第二層為微珠直行磚130mm厚，第三層為珍珠巖保溫直行磚115mm厚。澆注HF-135 高強耐磨澆注料時，分四段時行。先在護板上砌筑珍珠巖保溫磚到高1.3m時，在砌筑微珠保溫磚�？臻g部分用硅藻土碎料填實。支好錐體木模，模板拼接必須嚴密，支撐牢固，涂刷脫模油，開始澆注HF-135高強耐磨澆注料。過6-8h拆模。進行第二段砌筑，方法跟第一段相同。澆注到標高20800mm處，開始砌筑直段磷酸鋁高鋁質耐磨異形磚。
9. 旋風筒直段部分砌筑的施工
直段砌筑部分設計為三層磚，厚度360mm。第一層為磷酸鋁高鋁質耐磨磚異型磚115mm，第二層為微珠異型磚 130mm，第三層為珍珠巖異形磚115mm。砌磚時嚴格控制灰縫，上下、里外不能通縫，泥漿飽滿均勻。砌筑到標高2200mm處放置磷酸鋁高鋁質耐磨異形磚一層，留放12mm膨脹縫1條。到砌筑到標高22600mm處留好旋風筒進口煙道，在砌筑進口煙道同時，異形磚沿高度方向交錯使用，當砌筑到標高23310mm、24112mm處，放置磷酸鋁高鋁質耐磨拉鉤磚一層，拉鉤金屬焊接于護板上。最后砌筑到標高25000mm處，留放15mm膨脹縫1條。
總結：在對于循環流化床鍋爐砌筑時重點要素在于模板的支撐要牢固，涂好脫模油，防止在澆注時漏漿，然后是預留膨脹縫的設計和數量要規劃合理。
