磷酸鹽耐火澆注料在常溫下，與硅酸鋁質(zhì)材料一般不反應(yīng)（鐵除外），需加熱使結(jié)合劑脫水縮合并將骨粉料粘附膠結(jié)起來，從而獲得常溫強(qiáng)度：當(dāng)加氧化鎂細(xì)粉后，與磷酸迅速反應(yīng)形成Mg（H2PO4）、MgHPO4和Mg3（PO4）2，致使耐火澆注料凝結(jié)硬化。當(dāng)加鋁酸鹽水泥后，則形成含水的磷酸一氫鈣或磷酸二氫鈣。磷酸及磷酸鹽耐火澆注料在加熱過程中，其物理化學(xué)變化是很復(fù)雜的。它與耐火粉料或外加劑之間反應(yīng)，生成磷酸鹽，而其本身經(jīng)42.5~250℃加熱脫水轉(zhuǎn)化為焦磷酸（H4P207）或焦磷酸鹽，這種反應(yīng)是可逆的。在250~450℃范圍內(nèi)，進(jìn)一步脫水轉(zhuǎn)化為偏磷酸（HPO3）或偏磷酸鹽，P2O5開始逐步升華。隨著溫度的繼續(xù)提高，將發(fā)生聚合、多縮聚合一級膠結(jié)粘附等作用，同時(shí)形式陶瓷結(jié)合，使耐火澆注料獲得和其他高溫性能。

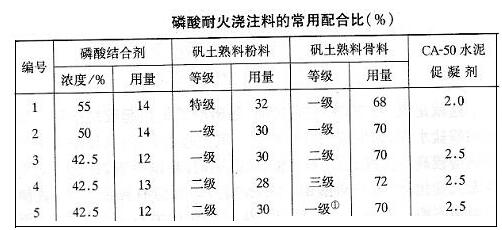

磷酸鹽耐火澆注料一般用粘土熟料或礬土骨料熟料作耐火骨料和粉料，其用量分別為65%~74%和24%~35%。常用配合比（見下表）。耐火骨料為粒徑小于15mm的統(tǒng)料，顆粒級配測定為15~5mm 50%，5~2.5mm 24%，小于2.5mm 26%。耐火粉料細(xì)度為小于0.09mm的大于80%。促凝劑為CA-50水泥，其用量視施工條件和常溫強(qiáng)度要求而定。一般用量為2%左右，環(huán)境溫度較低時(shí)，應(yīng)適當(dāng)增加用量，不要求常溫強(qiáng)度時(shí)可不加或少加CA-50水泥。
