在侵蝕溫度和時(shí)間相同的條件下，隨著煤氣中HCL氣體濃度的增加，侵蝕后高鋁磚的失重率提高．當(dāng)煤氣中HCL氣體濃度為0％時(shí)，高鋁磚的失重率只有0.63％；當(dāng)煤氣中HCL氣體濃度為0.6％時(shí)，高鋁磚的失重率提高到1.73％；當(dāng)煤氣中HCL氣體濃度為1.2％時(shí)高鋁磚的失重率進(jìn)一步提高到2.23％．
1：高鋁磚礦物組成及礦物結(jié)構(gòu)的變化

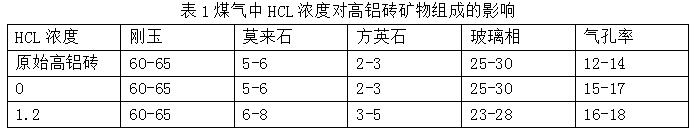

通過礦相顯微鏡下觀察，高鋁磚在不同HCL濃度煤氣侵蝕后礦物組成的變化見表1所示，從表1中可以看出；當(dāng)煤氣中HCL濃度由0%升高到1.2%時(shí)，侵蝕后高鋁磚中剛玉（AL2O3）的含量沒有發(fā)生明顯的變化，但硅酸鹽玻璃質(zhì)和隱晶質(zhì)鋁硅酸鹽的含量略有降低，莫來石（3AL2O3·2SiO2）和方英石（SiO2）的含量卻有所升高，部分硅酸鹽比例質(zhì)和隱晶質(zhì)鋁硅酸鹽轉(zhuǎn)變成莫來石（3AL2O3·2SiO2）和方英石（SiO2），高鋁磚表層剛玉和莫來石的顆粒結(jié)晶度明顯變差，試樣侵蝕層的厚度約為2mm~4mm，高鋁磚中的氣孔率由15%~17%升高到16%~18%。AL2O3是典型的兩性氧化物，在高鋁磚中可以顯弱堿性，鋁硅酸鹽和莫來石固溶體沒有結(jié)晶的AL2O3有可能與HCL發(fā)生化學(xué)反應(yīng)（1），生成ALCL3 和H2O，ALCL3 和H2O，的揮發(fā)將會(huì)促使高鋁磚中的氣孔率升高；另一方面根據(jù)SiO2—AL2O3相圖，AL2O3在高溫下被侵蝕也會(huì)促進(jìn)鋁硅酸鹽和莫來石固溶體向莫來石晶體和方英石轉(zhuǎn)化，提高莫來石晶體（3AL2O3·2SiO2）和方英石（SiO2）的含量。
AL2O3+6HCL=2ALCL3+3H2O（1）
2：通過對(duì)不同HC1濃度煤氣侵蝕后高鋁磚的分析和檢測(cè)可以得出以下結(jié)論煤氣中的HCI氣體會(huì)促進(jìn)部分硅酸鹽玻璃質(zhì)和隱晶質(zhì)鋁硅酸鹽轉(zhuǎn)變成莫來石 (3AL2O3·2SiO )和方英石 (Si0 )，高鋁磚表層剛玉和莫來石的顆粒結(jié)晶度明顯變差，氣孔率增大．
