使用壽命取決于材料的耐熱溫度和耐熱震性等和其他物理性質(zhì)。也與材料抗渣性有關(guān)。蓄熱球中由于氣流成不規(guī)則流動，煤氣含塵較多時灰塵不易自清除。但只要灰塵與蓄熱球不粘結(jié)，蓄熱球的清理仍然可以進行�；覊m中Fe2O3較多 ，通過簡易實驗證實Fe2O3不與耐火材料發(fā)生粘結(jié)，而Fe2O3很容易與粘土質(zhì)或高鋁質(zhì)耐火材料粘結(jié) ，即使AL2O3達 90％蓄熱球 ，在1300℃下小球仍被鐵屑所侵蝕 。由于在加熱爐內(nèi)飛散鐵皮不呈氧化亞鐵狀態(tài)，因此空氣側(cè)蓄熱體較不易堵塞。用高爐煤氣側(cè)蓄熱體由于煤氣呈還原性，F(xiàn)e2O3飛屑被還原成FeO，受腐蝕而粘結(jié)。

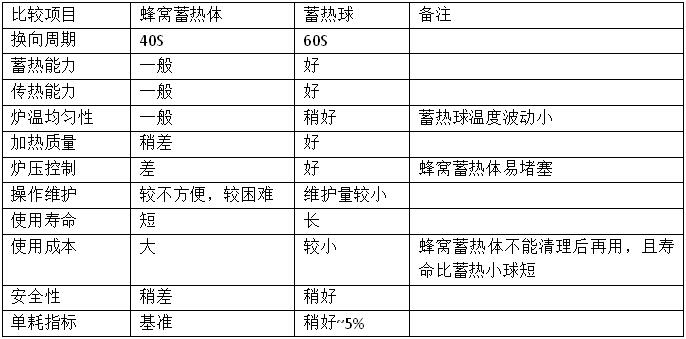

為了提高使用壽命 ，無論蓄熱球或蜂窩體均需選用耐氧化鐵腐蝕材料制造。在這方面目前 各耐火材料廠對蜂窩體有較多的研究，例如研制出含鋯蜂窩式蓄熱體，這種蜂窩體對氧化鐵有一定的耐腐蝕能力。但還沒有聽說有研制耐氧化鐵腐蝕蓄熱球的報導(dǎo)或宣傳。對于蜂窩式蓄熱體由于氣流呈水平流動，因此有自清灰能力，較不易堵塞。但這種自清灰能力也應(yīng)蜂窩體不與灰塵發(fā)生粘結(jié)為前提，以下是兩種蓄熱體優(yōu)缺點比較。
由上表我可以總結(jié)出：
①蓄熱球蓄熱量大，因此熱惰性大，空氣預(yù)熱溫度波動小，在6O秒換向周期內(nèi)溫度波動約100℃。蓄熱球比重愈大，裝球愈多溫度波動愈小。
②由于溫度波動小，因此空氣的平均預(yù)熱溫度稍高。
③蓄熱球易于更新，維護成本較低。
④在蓄熱能力方面蓄熱球比蜂窩蓄熱體有明顯的優(yōu)勢。
⑤相同流體阻力下的蓄熱球的傳熱能力比蜂窩體要大。
⑥蓄熱小球使用壽命比蜂窩蓄熱體使用壽命要長。
