在用回轉(zhuǎn)窯生產(chǎn)硅酸鹽水泥的過(guò)程中，在回轉(zhuǎn)窯的高溫帶，由于其特殊的要求，要用耐火磚一般選用堿性磚，而在國(guó)內(nèi)目前使用較普遍的堿性磚是鎂鉻磚。隨著工業(yè)生產(chǎn)的飛速發(fā)展，環(huán)境保護(hù)問(wèn)題也日益為世界各國(guó)所重視，鎂鉻磚作為水泥生產(chǎn)的主要耐火材料，其對(duì)環(huán)境的危害性也日益明顯地暴露了出來(lái)。
我們都知道，Cr6+能侵蝕皮膚，產(chǎn)生大骨節(jié)病。鎂鉻磚重Cr2O3組分是無(wú)毒的，但是它與窯氣、窯料中的堿和硫相結(jié)合，能夠形成具有水溶性的有毒化合物。我國(guó)規(guī)定飲用水中Cr6+的含量小于0.5mg/L。據(jù)有關(guān)資料顯示，我國(guó)水泥廠目前年耗鎂鉻磚約2.5萬(wàn)噸，共排殘磚在1萬(wàn)噸以上，所含Cr6+可達(dá)數(shù)百?lài)嵵�，需要�?0億立方米的凈水來(lái)稀釋才能達(dá)到我國(guó)的排放標(biāo)準(zhǔn)。隨著水泥生產(chǎn)的發(fā)展，采用回轉(zhuǎn)窯生產(chǎn)線的將越來(lái)越多，鎂鉻磚的消耗量也必然隨之增加，稀釋所需要的凈水也將越來(lái)越多，這對(duì)于缺水日益嚴(yán)重的我國(guó)來(lái)說(shuō)，顯然是一大難題。所以尋找一種能夠代替鎂鉻磚的相對(duì)綠色的耐火材料，應(yīng)該說(shuō)是我們硅酸鹽生產(chǎn)行業(yè)和環(huán)保行業(yè)的一項(xiàng)緊迫工作。

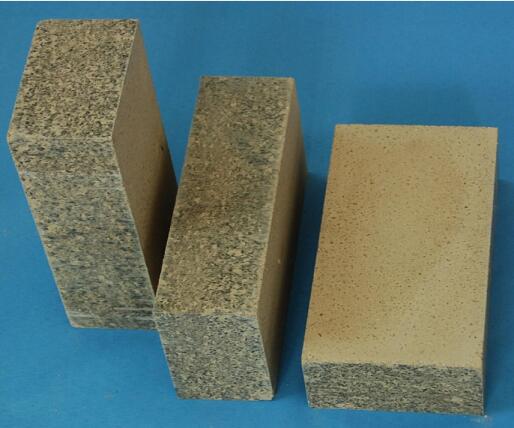

經(jīng)過(guò)我們鄭州駒達(dá)耐火材料有限公司www.sergio-tacchini.cn對(duì)理化指標(biāo)的分析和在幾個(gè)小型回轉(zhuǎn)窯廠的試驗(yàn)，我們感覺(jué)用白云石磚替代鎂鉻磚從理論上是完全可行的，在實(shí)踐中如果能探索出一套較好的保質(zhì)白云石磚的方法，那么前景將是非常光明的。下面讓我們來(lái)看一下白云石磚的一些優(yōu)良屬性。
1 白云石磚易于掛窯皮
在實(shí)際使用中發(fā)現(xiàn)，白云石磚中的CaO極易與熟料中的C2S反應(yīng)形成C3S，所以易掛和掛牢窯皮。CaO遍布磚內(nèi)各處，磚與窯皮間的接觸面積也幾乎覆蓋整個(gè)磚面。反觀鎂鉻磚，與窯皮間的接觸面積則小得多，結(jié)合的牢固度也就差的多。
2 白云石磚使用壽命
由于白云石磚面和窯皮間的接觸如此密合，這就能有效地抑制窯料和窯氣內(nèi)的侵蝕性物質(zhì)（熟料中的C2 S 和C2F，硫和堿等）透過(guò)這層滲入磚的熱面層中，再加上白云石磚本身純度極高，含CaO和MgC達(dá)97%，雜質(zhì)（SiO2、AL2O3、Fe2O3）含量極少低熔化合物的形成量極少，因此在緊密接觸且本身致密的窯皮下，高純度的白云石磚內(nèi)就不存在變質(zhì)蝕變層。這對(duì)延長(zhǎng)使用壽命顯然極其有利。
我們?cè)賮?lái)看鎂鉻磚，窯皮及不如白云石磚好掛，窯皮與磚間也不能高度密合，熟料熔體和硫堿等就易于透過(guò)不太密合的界面層不可避免地稱(chēng)為變質(zhì)層。每當(dāng)熄火停窯冷卻時(shí)，窯皮變黑，窯皮中的β—C2S轉(zhuǎn)化為γ—C2S，同時(shí)產(chǎn)生體積膨脹，使窯皮發(fā)生粉化。再點(diǎn)火開(kāi)窯后的幾個(gè)工作班內(nèi)，這種話窯皮大面積地頻繁剝落，還連帶地“撕”下磚熱面的變質(zhì)層。這時(shí)候，鎂鉻磚的新熱面就迅速裸露在火焰中，極易因過(guò)劇的熱膨脹和侵蝕而更嚴(yán)重地變質(zhì)，為再一次隨新的窯皮“撕”落創(chuàng)造前提。滅火再點(diǎn)火、頻繁開(kāi)停的窯上這一破壞現(xiàn)象更加嚴(yán)重。因此，鎂鉻磚的使用壽命就要不可避免地低于白云石磚。根據(jù)大量的實(shí)踐，在工藝和設(shè)備條件相同的情況下，白云石磚的使用手民通�？杀韧瑱n次的鎂鉻磚長(zhǎng)六個(gè)月以上。
3 白云石磚價(jià)格低
在國(guó)外，白云石磚的售價(jià)略低于同檔次的直接結(jié)合鎂鉻磚。白云石磚的容重比鎂鉻磚約低5%，況且白云石磚上窯皮穩(wěn)定堅(jiān)實(shí)，可以適當(dāng)減薄（約10%）磚厚這就使白云石磚襯更加便宜。
以上是白云石磚較之鎂鉻磚的一些顯著優(yōu)點(diǎn)，那么為什么它在生產(chǎn)中不能被廣泛使用呢？這是因?yàn)榘自剖u也有其致命的缺點(diǎn)，那就是白云石磚中的CaO極易潮解使磚變質(zhì)損壞。若存放不當(dāng)，存放3天就變色，棱角松散嚴(yán)重：存放15天，表面粉化層已達(dá)5mm左右，所以白云石磚不易久存。
為了解決白云石磚的水化問(wèn)題，延長(zhǎng)其使用壽命，目前主要考慮采取以下措施：①在制品表面涂一層焦油或?yàn)r青。②對(duì)磚進(jìn)行熱處理，并以焦油瀝青浸漬。③用聚乙烯薄膜包裹或抽空鋁薄膜包裝。這些方法的采用都為白云石磚的推廣應(yīng)用起到了積極意義，但是也相應(yīng)地增加了制品的制造工藝，也不同程度地增加了一些成本。相信經(jīng)過(guò)我們本行業(yè)同仁的不斷努力和積極探索，我們一定會(huì)找出更科學(xué)、經(jīng)濟(jì)的方法。在國(guó)外，大部分回轉(zhuǎn)窯的燒成帶已改用白云石磚。
