高強(qiáng)度耐火澆注料是一類常溫耐壓強(qiáng)度≥60MPa，體積密度≥2350Kg/m3的不定型澆注料，種類牌號(hào)比較廣泛，此類澆注料可以根據(jù)形成硬化方式分為兩大類①水硬性結(jié)合硬化②膠凝劑結(jié)合硬化的兩大類材料。
耐火澆注料的強(qiáng)度是證明澆注料的重要指標(biāo)也是衡量耐火澆注料耐磨系數(shù)，以及體積密度的基數(shù)標(biāo)準(zhǔn)，強(qiáng)度單位用[斯卡]（Pa）表示，通常用兆帕（MPa）表示。常溫耐壓強(qiáng)度值養(yǎng)護(hù)到期的試樣、在室溫下單位面積上所能承受的極限壓力，即在室溫下試樣收到壓力負(fù)荷的作用而破壞是的極限應(yīng)力。其強(qiáng)度的大小，取決于結(jié)合劑及其外加劑的種類和用量，也受原材料純度、配合比、拌和用液體數(shù)量、施工方法和養(yǎng)護(hù)制度等因素的影響。耐壓強(qiáng)度的檢驗(yàn)，是在專用加壓裝置上以規(guī)定的加荷速率，施加壓應(yīng)力直至試樣破壞。受壓面位40mmX40mm，每次強(qiáng)度檢測(cè)時(shí)，魅族試樣不得少于6塊。即每組3條試樣抗折后，均應(yīng)進(jìn)行耐壓強(qiáng)度檢驗(yàn)。其計(jì)算公式如下：
式中 Cs— 耐壓強(qiáng)度， MPa
P —試樣破壞時(shí)的最大載荷 ，N
a — 加壓板的寬度,mm：
B — 試樣的寬度，mm。

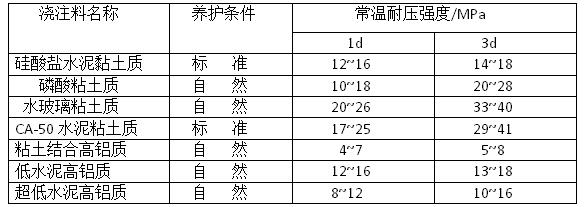

強(qiáng)度的結(jié)果，計(jì)算至小數(shù)點(diǎn)后1位，下表 為耐火澆注料的常溫耐壓強(qiáng)度。
應(yīng)當(dāng)指出，材料的力學(xué)性能與其礦物相有密切的關(guān)系，也與材料的配合比、施工制作方法、烘烤制度和使用條件有密切關(guān)系。對(duì)于不定形耐火材料來(lái)說(shuō)，常溫強(qiáng)度十分重要，是決定其施工后拆模的依據(jù)。通常高強(qiáng)耐磨澆注料在循環(huán)流化床鍋爐里面是應(yīng)用最多的一種材料，其因循環(huán)流化床鍋爐屬于單筒內(nèi)循環(huán)燃燒機(jī)理所以對(duì)內(nèi)襯材料的強(qiáng)度要求非常高。
